Семейство печатных гибких датчиков Eddyfi Technologies (P-Flex) предлагает непревзойденные возможности настройки для контроля сложной геометрии, с превосходными характеристиками катушки и простой заменой.
Функции:
- Тонкая и гибкая конструкция с минимальным радиусом изгиба 2 мм (0,08 дюйма)
- Три размера датчика (маленький, средний, большой) и расширенные возможности настройки
- Съемный преобразователь для легкой замены и повторного использования на различных поверхностях
- Превосходная однородность катушки и соотношение сигнал/шум для высококачественных результатов контроля.

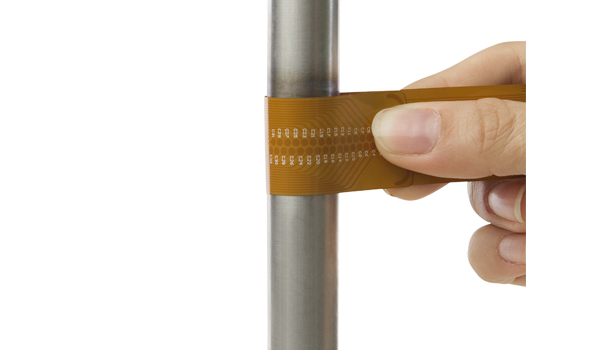

Гибкий дизайн для сложной геометрии
Благодаря минимальному радиусу изгиба 2 мм (0,08 дюйма) датчики P-Flex демонстрируют исключительную гибкость при контроле сложных и неровных поверхностей. Их ультратонкий профиль позволяет легко устанавливать их на специальный держатель, облегчая доступ в узкие или труднодоступные места. Один и тот же гибкий преобразователь можно повторно использовать с другими держателями, и он отсоединяется от кабельного адаптера для облегчения замены. Прошли те времена, когда ремонт датчика занимал много времени, когда одна неисправная катушка могла задержать весь контроль.
Три размера катушки
Чтобы охватить максимальные сценарии проверки и предложить идеальный компромисс между охватом и эффективностью обнаружения, датчики P-Flex доступны в трех форматах с различными размерами катушки: малый, средний и большой. Выбор правильного датчика должен основываться на наименьшем обнаружении дефекта, требуемом покрытии массива и природе проверяемого материала (ферромагнитный или нет).

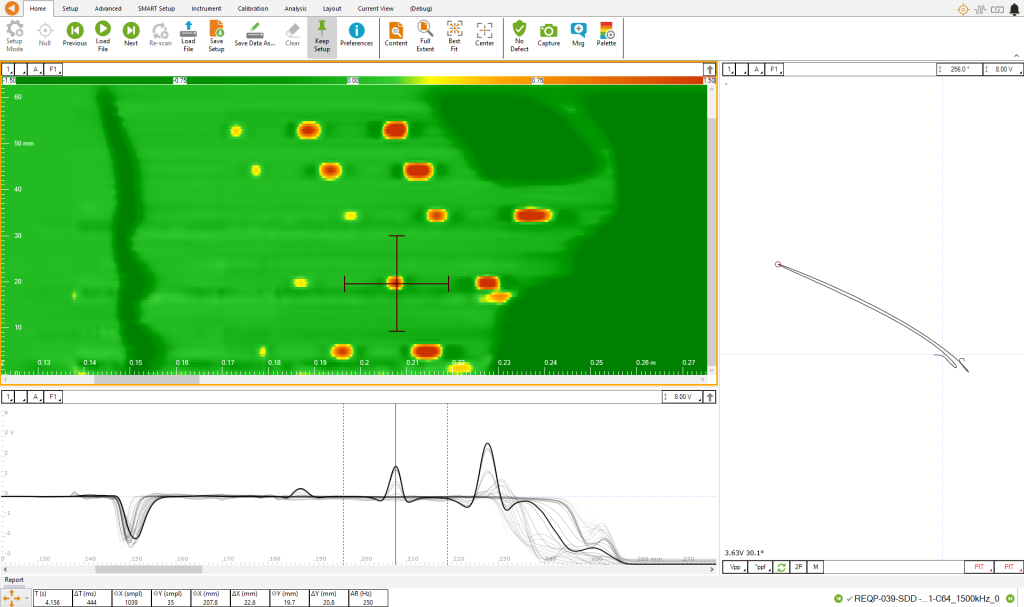

Самое высокое отношение сигнал/шум
Благодаря плотности печатных катушек, являющейся передовой технологией современных датчиков, P-Flex предлагает более высокое отношение сигнал/шум (SNR) и однородность катушек по сравнению с другими печатными датчиками на рынке. Благодаря технологии SmartMUX от Eddyfi Technologies и усовершенствованной топологии мультиплексирования это семейство датчиков обеспечивает непревзойденную вероятность обнаружения небольших дефектов.

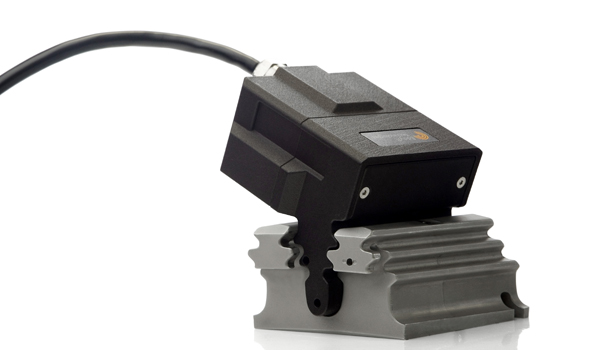

Настройка преобразователя ECA
Печатная гибкая технология ECA расширяет возможности разработки пользовательских датчиков. Инженерные услуги, предлагаемые Eddyfi Technologies для проектирования и изготовления нестандартных датчиков, теперь могут предоставить решения для контроля геометрии, которые ранее были недоступны. Пользовательские датчики с расширенным охватом массива могут быть встроены в держатели любой формы и размера. Это позволяет уверенно решать самые требовательные задачи с помощью оборудования, идеально подходящего для этой задачи.
Технические характеристики
- Размеры преобразователя: Маленький средний и большой
- Толщина преобразователя: 0,2 мм (0,008 дюйма)
- Минимальный радиус изгиба 2 мм (0,08 дюйма)
- Покрытие для маленького: 34 мм (1,3 дюйма) для среднего: 56 мм (2,2 дюйма) для большого: 79 мм (3,1 дюйма)
- Минимальная обнаруживаемая длина трещины маленький: 0,5 мм (0,02 дюйма) средний: 1,0 мм (0,04 дюйма) большой: 1,5 мм (0,06 дюйма)
- Диапазон частот маленький: 1000 кГц – 4000 кГц средний: 500 кГц – 2000 кГц большой: 250 кГц – 1500 кГц
Руководство по выбору оборудования для матричного вихретокового контроля описано в данной статье - 10 вещей, которые нужно знать, чтобы выбрать правильное оборудование для вихретокового матричного контроля (ECA).
