Обнаружение трещин в шестернях за один проход. Зубчатые колеса (шестеренки) являются критически важными компонентами различного горнодобывающего оборудования, такого как зубчатые венцы, шестерни, зубчатые колеса. Из соображений безопасности и жизненного цикла каждая шестерня должна тщательно контролироваться на наличие поверхностных трещин, вызванных напряжением во время работы.
Зубчатые колеса (шестеренки) являются критически важными компонентами различного горнодобывающего оборудования, такого как зубчатые венцы, шестерни, зубчатые колеса и приводные механизмы сахарных заводов. Из соображений безопасности и жизненного цикла каждая шестерня должна тщательно контролироваться на наличие поверхностных трещин, вызванных напряжением во время работы.
Такие методы контроля и диагностики, как дефектоскопия с помощью капилярного контроля (пенетранты) и магнитопорошковая дефектоскопия (MД), являются традиционными методами проверки зубчатых колес, что делает их дорогостоящими и трудоемкими.
Преимущества:
✔️ Обнаружение трещин за один проход на боковых сторонах зубьев шестерен
✔️ Оптимизированная конструкция наконечника для широкого диапазона размеров зубчатых колес
✔️ Высокая устойчивость к отрыву и неровностям формы
✔️ Скорость— 250 мм/с (10 дюймов/с) или быстрее
✔️ Прочный — корпус зонда усилен керамическим шариком из нитрида кремния для повышения износостойкости.
✔️ Решение включено в стандарт ASTM E2905
✔️ Не удаляйте смазку и не выполняйте тщательную прединспекционную очистку.
Особенности:
Быстрее и лучше чувствительность
По своей конструкции вихретоковая решетка более чувствительна к небольшим поверхностным дефектам, чем магнитопорошковая дефектоскопия, капиллярная дефектоскопия и ультразвуковая дефектоскопия (UT) потому, как вихревые токи распространяются внутри проводящих материалов, таких как в шестернях. Все эти методы диагностики требуют обширной обработки перед проверкой (поверхности должны быть очищены от смазки) и после проверки (смазка должна быть повторно нанесена в конце проверки).
Мультиплексирование массива катушек для вихретокового контроля позволяет сканировать более широкие поверхности быстрее, чем другие методы или карандашные датчики, позволяя сканировать боковые стороны зубьев шестерни за один проход
Компьютеризированные записи
Вихретоковый контроль дает программному обеспечению для сбора и анализа возможность отображать данные контроля зубчатых колес в форме 2D и 3D C-сканов. C-сканы, полученные с помощью технологии вихретока, гораздо проще анализировать и они намного точнее, чем другие методы отображения. Эти сканы можно легко записывать и составлять отчеты, что также является большим преимуществом по сравнению с другими технологиями контроля.
Высокая устойчивость к отрыву
Формы и размеры профилей зубьев в зубчатых колесах сильно различаются и требуют профилированных датчиков, которые могут свести к минимуму отрыв, что повышает чувствительность датчика.
Прочность и простота в обращении

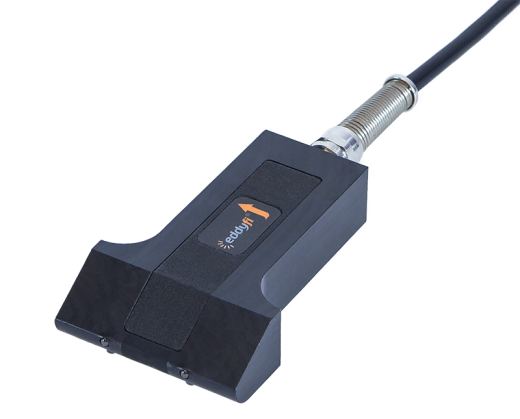

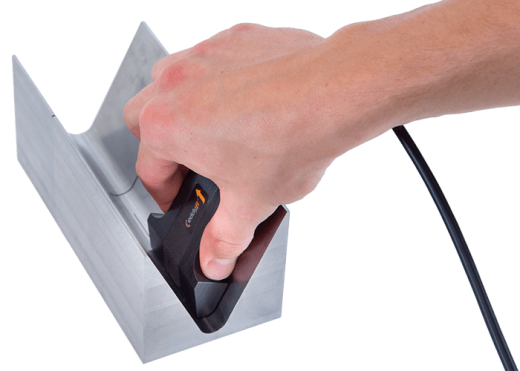

Датчики ECA для зубчатых колес оригинально оснащены керамическими шариками из нитрида кремния для минимизации износа. Форма датчика также облегчает работу с ним даже в перчатках.
Технические характеристики:
Корпуса (варианты размеров) | Маленький, средний, большой |
Зубчатые модули |
Маленький: 13–20 Средний: 20–30 Большой: 30–42 |
Кабель, длина |
3 м (9,8 фута) |
Покрытие |
Маленький: 50 мм (2,0 дюйма) Средний: 76 мм (3,0 дюйма) Большой: 112 мм (4,4 дюйма) |
Центральная частота | 500 kHz |
Диапазон частот |
250 кГц–1 МГц |
Рулоны (диаметр × количество) |
Маленький: 4,5 мм × 22 Средний: 4,5 мм × 33 Большой: 4,5 мм × 48 |
Минимальные требования к каналу |
Маленький: 32, 64 Средний: 64 Большой: 128 |
Существует множество методов неразрушающего контроля (НК), но не все они подходят для каждого типа применения. Например, рентген, рентгенография и компьютерная томография не могут быть развернуты без доступа к обеим сторонам актива и требуют обширного обучения операторов. Точно так же ультразвуковой контроль очень универсален, но требует прямого контакта и соответствующего взаимодействия с тестируемой поверхностью, что не всегда возможно.
