Как это работает
Трубы из углеродистой стали с алюминиевым оребрением по своей конструкции являются одними из самых сложных трубных компонентов для контроля. Внешнее алюминиевое оребрение этих труб сильно влияет на качество контрольных сигналов, что затрудняет определение размеров питтинга, трещин на трубной решетке, сужений и общего утонения стенки в таких трубах. Очевидно, поскольку магнитное поле метод контроля удалённым полем (RFT) распространяется сквозь стенку трубы и за ее пределы, этот метод нельзя использовать в трубах с алюминиевым оребрением. Однако инспекционные компании используют другие методы (NFT, MFL, вихретоковый контроль с частичным насыщением (PSEC) или IRIS, которые не имеют этого ограничения.
Технология NFA работает в режиме передачи-приема. Одиночная катушка действует как передатчик для создания ближнего поля, абсолютная катушка-приемник определяет и измеряет общие внутренние утонения в стенках, а до двух рядов мультиплексированных катушек-приемников покрывают всю внутреннюю поверхность труб с алюминиевым оребрением (полностью 360°). Имея до 30 оптимизированных катушек и благодаря мультиплексированию каналов, NFA способен генерировать высококачественные сигналы с очень хорошим отношением сигнал/шум (SNR), что позволяет обнаруживать трещины по окружности и осевые. Конфигурация катушки NFA также обеспечивает визуализацию C-сканирования, несмотря на скорость сканирования, эквивалентную NFT, при 300 мм/с (12 дюймов/с) в трубах диаметром от 19,1 мм до 38,1 мм (0,75–1,50 дюйма).
Итак, по сравнению с другими технологиями контроля технология Near-Field Array проще в развертывании. NFA не содержит никаких магнитов, поэтому датчики легко проталкивать и вытягивать через трубы, и они не так чувствительны к скорости вытягивания, как преобразователи MFL. Датчики NFA также не требуют применения воды или сложных инструментов, что делает их намного проще в использовании, чем IRIS.
Преимущества
- Осмотр трубок воздухоохладителя с помощью матрицы высокого разрешения, обеспечивающей интуитивно понятное C-сканирование со скоростью NFT.
- Обнаружение и определение размеров внутренних дефектов за один проход
- Обнаружение осевых и кольцевых трещин
- Простота в использовании (нет магнита = легко толкать и тянуть)
Пригодность метода испытания труб в зависимости от материала
Возможности обнаружения в зависимости от типа дефектов в трубопроводах:

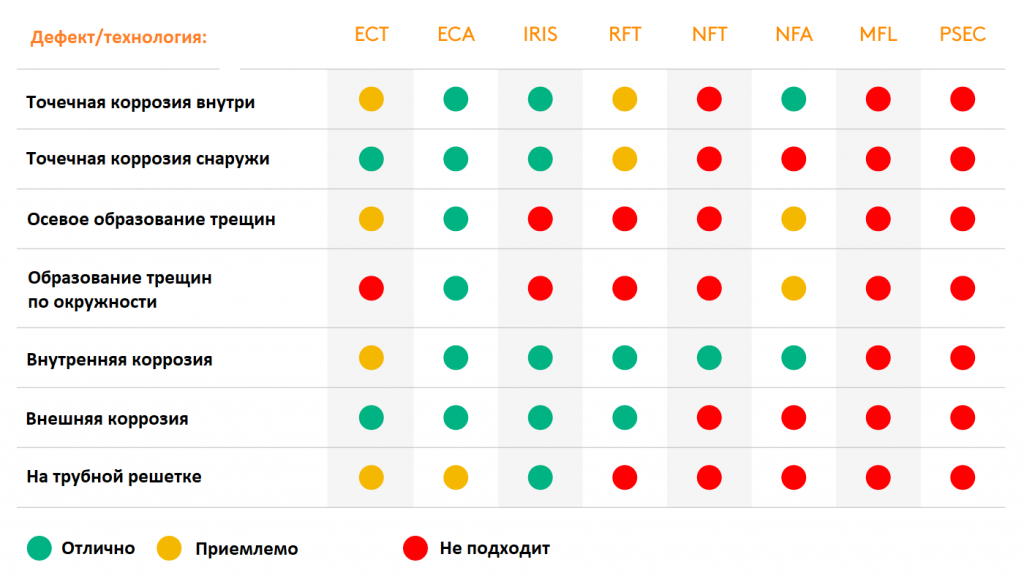

Возможности определения размеров в соответствии с типом дефектов в трубопроводах:

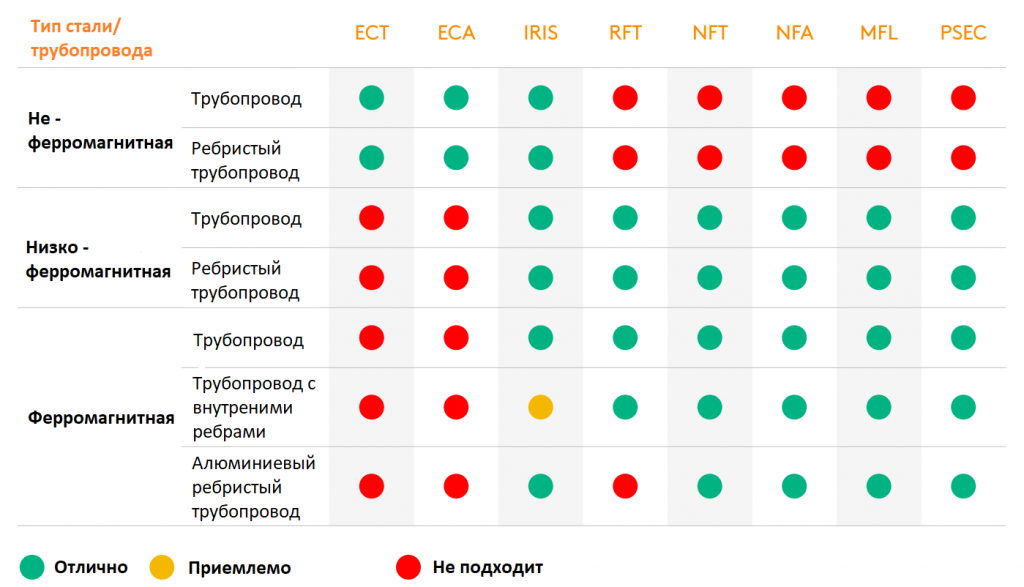

Пригодность метода в зависимости от материала трубопровода:

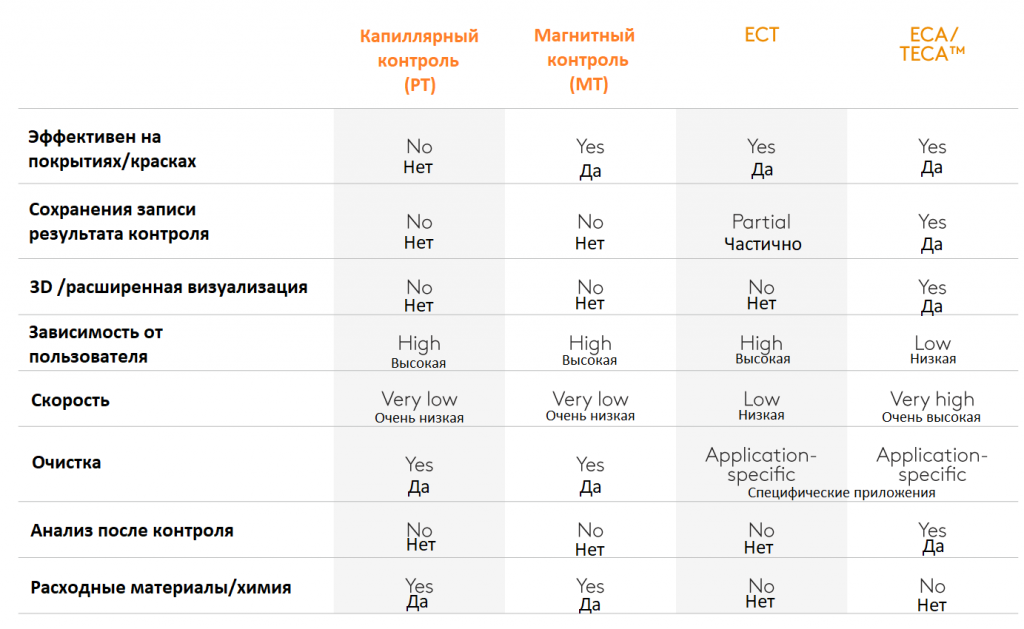

Применение для поверхностных дефектов
Когда дело доходит до применения на поверхности, производительность любого данного метода контроля в значительной степени зависит от конкретных условий — в основном от типов материалов и дефектов, а также от состояния поверхности, чистоты и т. д. Однако в большинстве ситуаций верно следующее:
