Floormap X - это новейшее многофункциональное решение для диагностики и сканирования днища резервуаров MFL Array. Он предлагает непревзойденную вероятность обнаружения, в том числе в критической зоне, и может блестяще обрабатывать толстые пластины и покрытия. Благодаря запатентованной технологии STARS он обеспечивает различение коррозии сверху и снизу. Молниеносно быстрый, его можно использовать как в режиме полного картографирования пластин, так и в режиме Freescan. FloormapX, как никакая другая система, увеличивает вашу эффективность при контроле днища резервуаров.
Описание

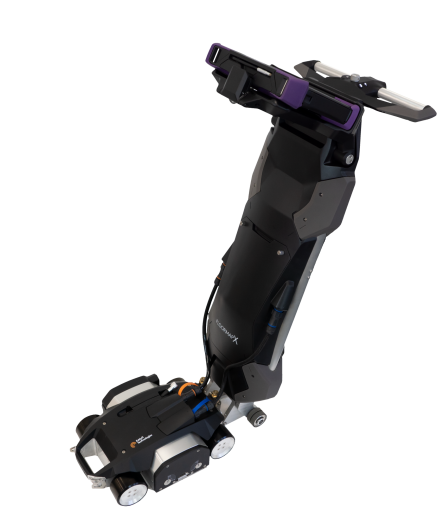

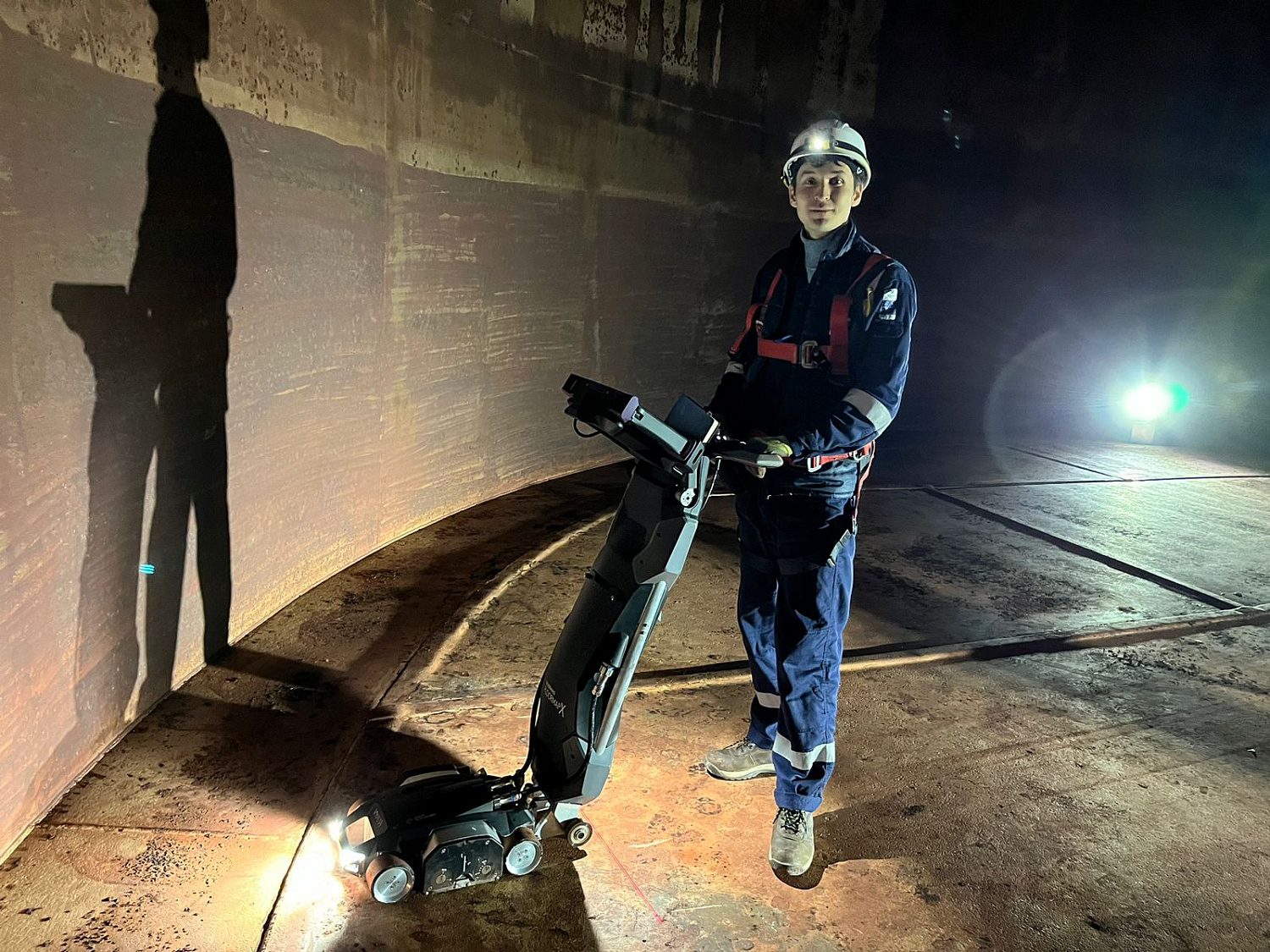

Магнитный сканер днищ резервуаров Floormap X - это новейшее многофункциональное решение для диагностики и сканирования MFL Array. Он предлагает непревзойденную возможность обнаружения дефектов, в том числе и в критической зоне, и может блестяще обрабатывать толстые пластины до 20 мм и покрытия до 10 мм. Благодаря запатентованной технологии STARS он обеспечивает различение коррозии сверху и снизу.
Молниеносно быстрый, его можно использовать как в режиме полного картографирования, так и в режиме Freescan. FloormapX, как никакая другая система, увеличивает вашу эффективность при контроле днища резервуаров
Преимущества
- Высокая вероятность обнаружения дефектов, разрешающая способность и эффективность контроля;
- Максимальная скорость контроля
- Технология STARS позволяет различать поверхностные и донные дефекты, а также обеспечивает великолепную визуализацию данных.
- При наличии защитного покрытия, STARS позволяет детектировать дефект под слоем изоляции и «увидеть» его геометрические параметры.
- Дополнительное ПО для ПК SIMS PRO позволяет создавать отчёты о выполненных работах в полном соответствии с требованиям стандартов EEMUA 159 и API 653.

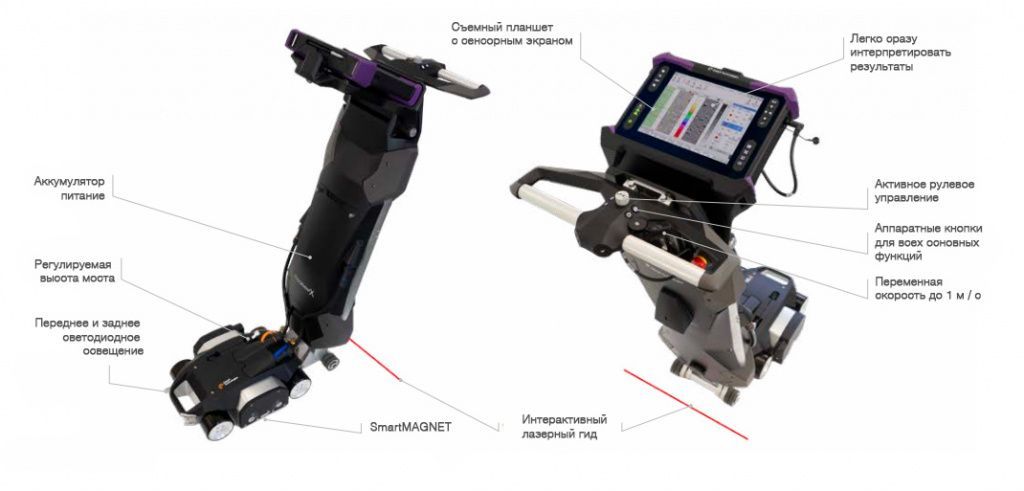

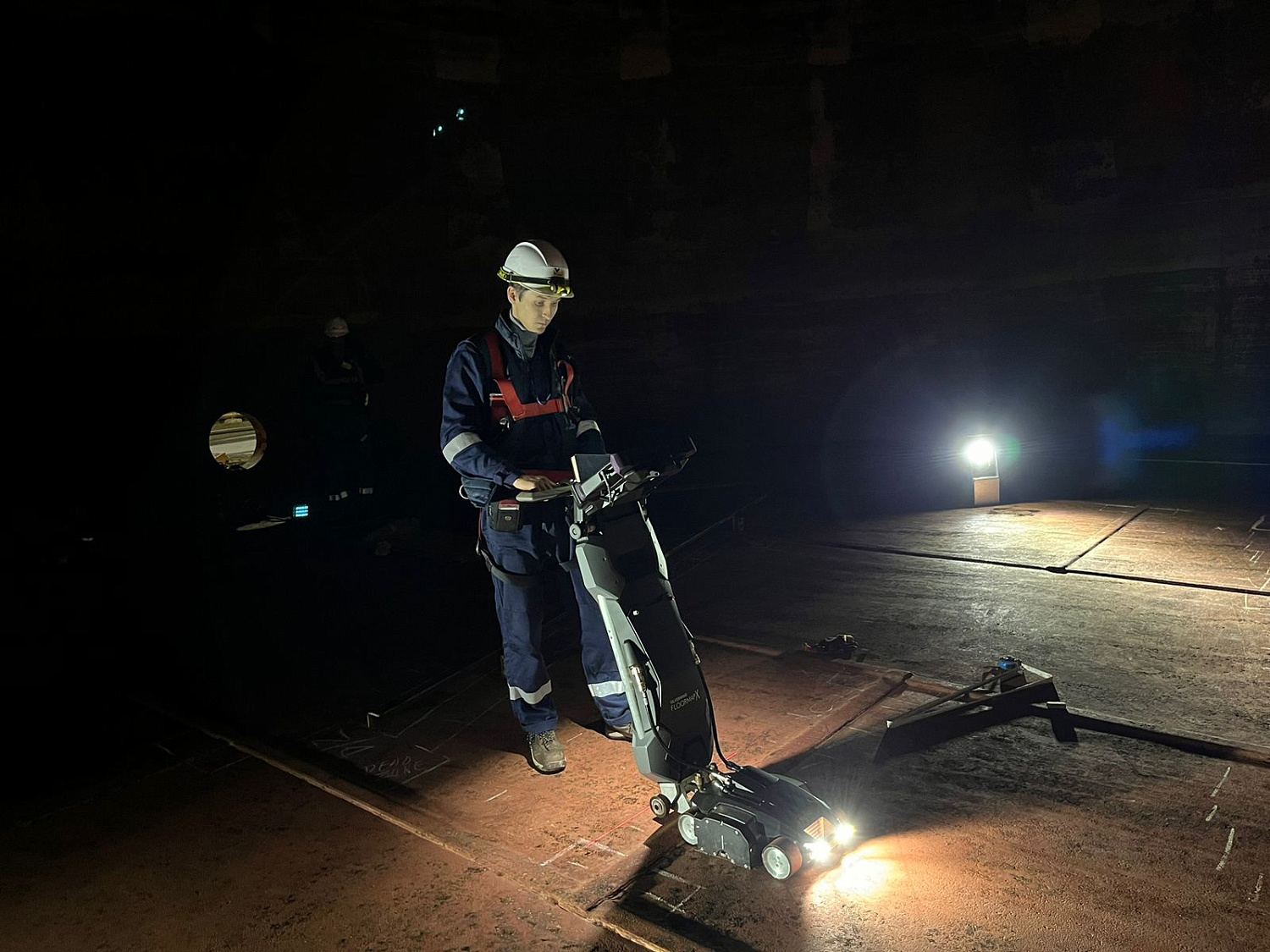

Функциональные возможности

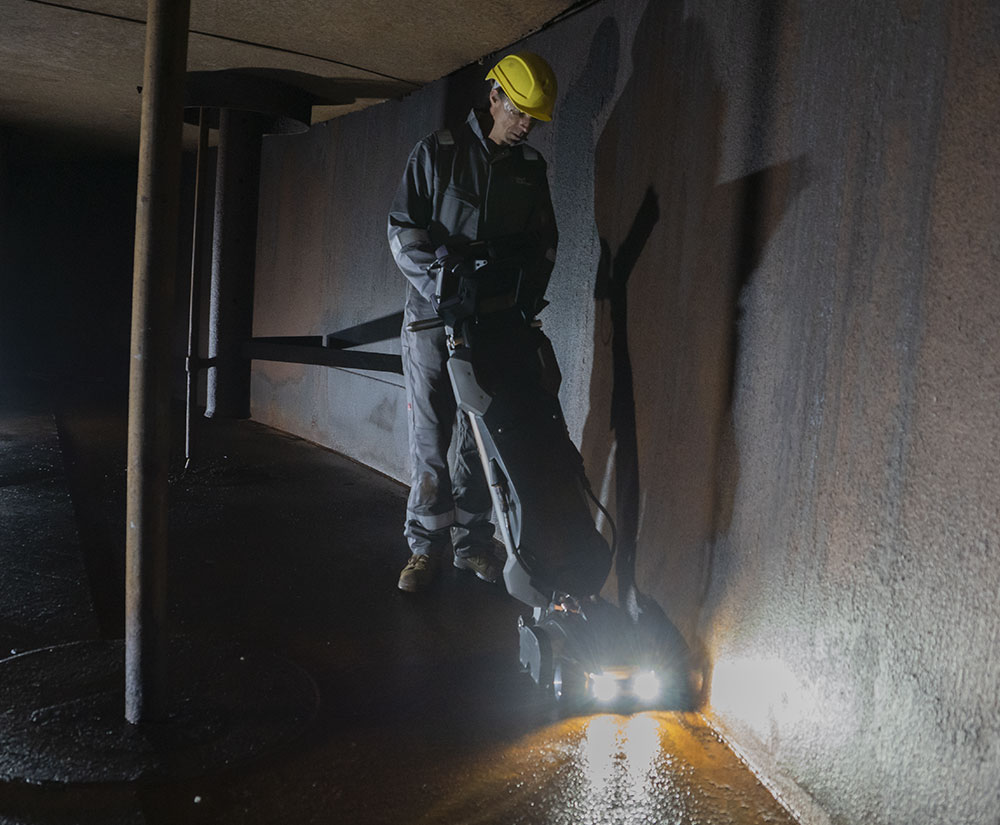

◉ Прецизионное (высокоточное) активное рулевое управление:Для быстрого и качественного сканирования изогнутых поверхностей в критических зонах и в других местах. Это значительно уменьшает мертвые зоны, размещая датчики там, где они больше всего нужны: в пределах 12 мм от корпуса резервуара. Поставляется с возможностью вернуться к прямолинейному движению простым нажатием кнопки.
◉ Интерактивный лазерный гид:Разметка пола во время составления карты контроля теперь выполняется быстро и легко благодаря лазерному обнаружению дефектов. Линия лазера моделируется в реальном времени в C-сканировании, что позволяет сопоставить физическое расположение дефектов днища резервуара с показаниями C-сканирования.
◉ SmartMAGNET ™:Регулируемая автоматическая сила магнитного потока для оптимального контроля качества в зависимости от толщины листа. Кроме того, в буквальном смысле отключите мощные постоянные магниты из редкоземельных элементов, чтобы упростить установку во время осмотра критических зон, хранения и транспортировки, а также для более безопасного обращения.
◉ Регулируемая высота моста:Достигайте максимальной чувствительности там, где позволяют условия, и легко поднимайте мост для сканирования даже в самых сложных условиях, таких как волнистые пластины, ремонтные пластины и сварные швы внахлест, или когда подготовка поверхности не идеальна.
◉ Бортовое мощное освещение:Передние светодиоды с регулируемой яркостью и фокусировкой, с рассеивающей линзой и задними светодиодами. На основе технологии чип-на-плате, обеспечивающей высокую и равномерную интенсивность, в соответствии с рекомендациями API для визуального контроля, чтобы идеально выделить точечную коррозию на стороне продукта и сканировать препятствия.
◉ Easy-break ™:Оптимизированная конструкция для интуитивного и эргономичного приподнять намагниченную часть оператором.
Программное обеспечение
Гибкость контроля с 3 режимами сканирования

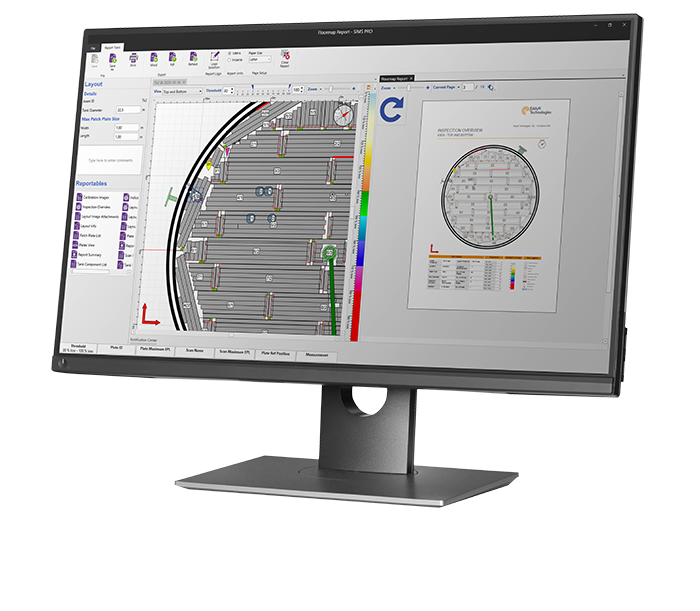

Составление карты: всесторонняя проверка с полными наборами данных, подлежащих аудиту. Запрашивайте данные контроля, находясь в резервуаре, или используйте специальное программное обеспечение для анализа и составления отчетов SIMS PRO TM на базе ПК . Во время сканирования оператор может видеть текущие данные как для верхних, так и для нижних дефектов.
Freescan: простой и быстрый режим обнаружения, использующий все основные технологии для достижения наилучшего результата. Быстрый способ найти коррозию. Сканирование в любой ориентации, без необходимости измерения пластин.
Пауза (задержка) при дефекте: новая функция, встроенная в режимы картографирования и Freescan. Позволяет сканеру приостанавливать сканирование для выявления дефектов или проверки. Продолжить сканирование, не пропуская ни одного шага; данные будут бесшовными.

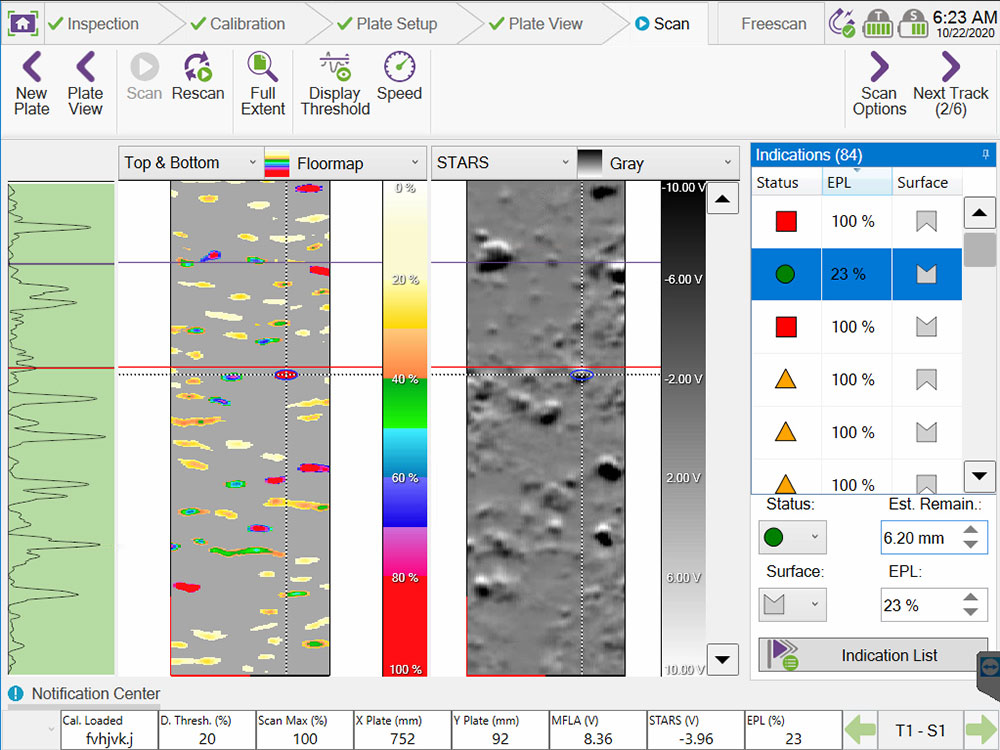

SIMS GO сбор данных
Интуитивно понятное программное обеспечение, предназначенное для повышения эффективности рабочего процесса и получения точных и всеобъемлющих данных проверки резервуаров. Благодаря оптимизированному интерфейсу и операциям операторы могут выбирать заранее запланированные рабочие процессы или создавать свои собственные как для картографического, так и для ручного режимов.
Первым, для Floormap, является отображение в реальном времени сканирования в реальном времени во время сбора данных. Оператор может видеть изображения в реальности MFL Array и STARS C-scan изображения. Эта функция органично сочетается с возможностью приостановить сканирование и использовать функцию обнаружения дефектов с помощью лазера для быстрого и точного обнаружения и идентификации дефектов: время проверки еще никогда не было таким быстрым. После контроля оператор может обновить автоматизированный и редактируемый список показаний, что приведет к стратегии безбумажной отчетности.
Технические характеристики:
Параметр | Значение |
Режимы получения данных | Картографирование и скрининг |
Регулируемая высота моста | Да |
Аккумуляторы - типичный срок службы | 2-4 часа |
Охлаждение | Герметичный внешний вентилятор (планшет) |
Инспекция критической зоны (изогнутое сканирование) | Да |
Хранение данных | SSD-накопитель, 256 ГБ |
Разрешение дисплея | 1024 × 768 |
Размер дисплея | 26,4 см (10,4") |
Тип дисплея | Емкостный мультитач, с 3 мм (1/8 дюйма), химически укрепленным стеклянным покрытием. Антибликовое (покрытие AR), антиотпечатков пальцев (олеофобное покрытие), оптически скрепленный ЖК-дисплей и сенсорный экран. Пассивное улучшение подсветки |
Функция наклона сканера | Да |
Полные регистрируемые данные для картографирования | Да |
Высокопортативная и простая в использовании система | Да |
Интерактивный лазерный гид | Да |
Мультисенсорное управление | Да |
Количество каналов массива | 256 датчиков Холла, 64 канала |
Количество входных каналов | 8 |
Кол-во приемных элементов | 256 |
Мощное бортовое освещение | Да |
Безбумажная отчетность | Да |
Точное активное рулевое управление | Да |
Вероятность обнаружения | Диаметр 2 мм, потери 20% |
Тип датчика | MFL и STARS |
Быстрое покрытие | Да |
Создание/управление настройками | Да |
SmartMAGNET | Да |
Различие дефектов на поверхности (верхняя или нижняя) | Да |
Длина шланго кабеля | - |
Скорость получения данных | 1 точка данных на мм при скорости до 1200 мм/с |
Автоматический снимок экрана с записью дефекта | Да |
Аккумуляторы - тип | 3x NiMH (сканер) и 1x li-ion (планшет) |
Соответствует | EN 61010-1, CE, WEEE, FCC, Часть 15B, ICES-003, RoHS |
Считывание данных с помощью программного обеспечения ПК | Да |
Таблица дефектов (для отчетности) | Да |
Оцифровка | 16-битное разрешение |
Кодеры и разъемы ввода-вывода | Интегрированный |
Рабочие процессы инспекции | Оптимизированный, с жесткими кнопками |
Усиление приемника MFL | 23 - 64 дБ |
Доступно дополнительное программное обеспечение для ПК | Да |
Выходное напряжение | 32 |
Программируемые сигнализация дефектов | Да |
Регистрируемые наборы данных UT | Да |
Связь | Гигабитный Ethernet, Wi-Fi, Bluetooth®, USB 2.0 (x1), USB 3.0 (x2) |
Размеры (Ш x Г x В) | 458×1075×973 мм (18×42×38 дюймов) |
Входы кодера | Интегрированный линейный энкодер |
IP | Разработано для IP53 |
Влажность при эксплуатации | 95%, без конденсации |
Рабочая температура | -10° до 45°C (от 14 до 113°F) |
Электропитание/требования | Работает от батареи |
Программируемые выходы | Интегрированный |
Перезагрузить данные из таблицы дефектов | Автоматизированный список показаний и список пластин |
Поддерживаемые технологии/методы |
MFL и STARS |
Температура хранения | от 10°C до 55°C (от 14°F до 131°F) |
Вес (без батарей) | 59 кг (130 фунтов) |
Видеовыход | HDMI |
Вес (с батареями) | 63 кг (139 фунтов) |
