SURFCOM NEX 031/041 DX2/SD2 — Измерение текстуры поверхности и контура

Возможны дополнительные опции

Характеристики

Размеры, мм

—

Отличается в зависимости от модели

Вес, кг

—

Отличается в зависимости от модели

Страна производства

—

Япония

Гарантия

—

12 месецев

Все товары бренда ACCRETECH (Tokyo Seimitsu)

SURFCOM NEX 031/041 DX2/SD2 — Измерение текстуры поверхности и контура

SURFCOM NEX 031/041 DX2/SD2 — это новейшее решение для измерения текстуры поверхности и контура в одном приборе. Благодаря высокой скорости привода, возможности смены датчиков и запатентованной технологии линейного двигателя, обеспечивается исключительная точность и производительность даже в условиях изменения температуры.

«Полноценное измерение текстуры поверхности и контура на одном оборудовании». Высокоскоростной привод, сменные датчики, работа при 20±5°C.

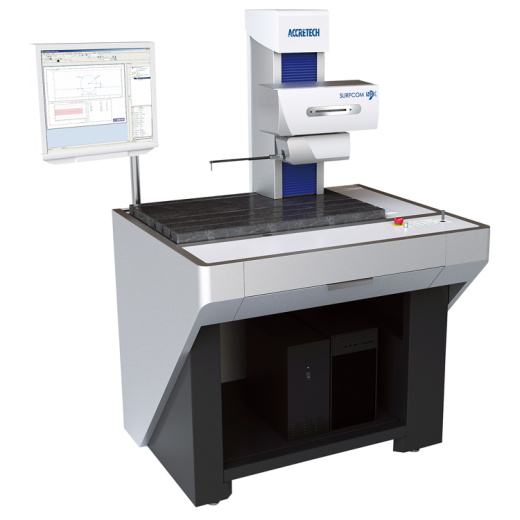

Внешний вид прибора SURFCOM NEX 031/041

Ключевые преимущества

Комбинированное измерение — текстура поверхности и контур на одном приборе
Самый быстрый привод в классе — сокращение времени подготовки и измерения
Ультранизковибрационный линейный двигатель — технология ACCRETECH для высочайшей точности
Работа при 20±5°C — термокомпенсация для стабильных результатов
Сменные датчики — универсальность для любых задач
Широкий диапазон измерения по Z — до 1000 мкм для датчика шероховатости
Автоматическая балансировка — точная настройка измерительного усилия
Программное обеспечение ACCTee — интуитивный интерфейс и расширенный анализ

Исполнения

SURFCOM NEX 031 DX2/SD2

Измерение шероховатости + измерение контура. Базовая модель для большинства задач.

SURFCOM NEX 041 DX2/SD2

Измерение шероховатости + высокоточное измерение контура. Для повышенных требований к точности.

Две модели: 031 (стандартная точность контура) и 041 (высокая точность контура)

Гибкость измерений

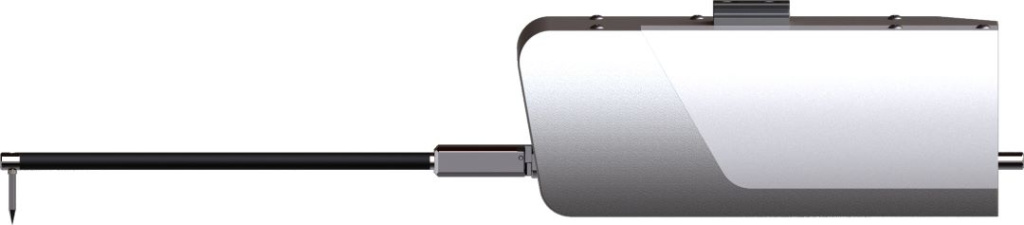

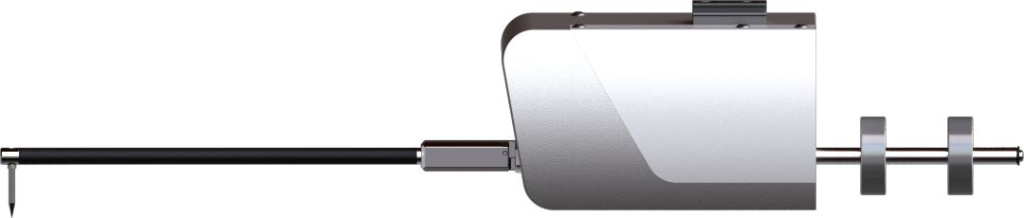

Универсальный датчик для измерения контура

Обеспечивает высочайшую в классе точность. Измерительное усилие регулируется вручную с помощью грузов. Высокоразрешающая шкала позволяет получать прецизионные результаты.

Высокоточный датчик для контура со встроенной автобалансировкой

Измерительное усилие задаётся программно с шагом 2 мН, что исключает царапины и поломки алмазного наконечника. Поддерживаются различные удлинители и измерительные наконечники.

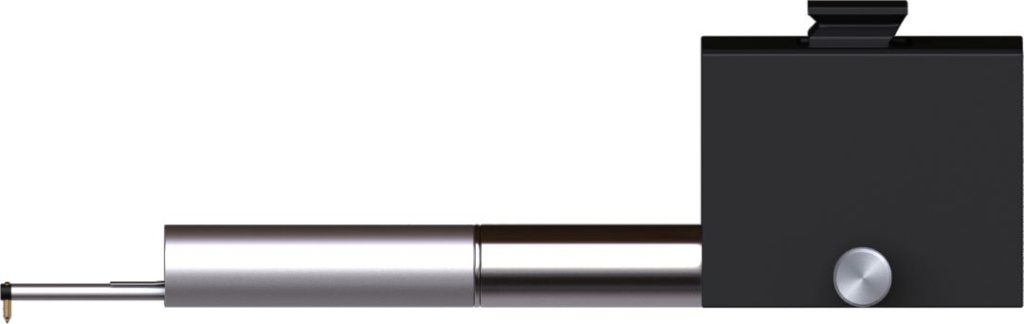

Датчик для измерения шероховатости

Диапазон измерения по Z — 1000 мкм, что на 25% больше обычных датчиков. Широкий диапазон значительно уменьшает влияние наклона поверхности и упрощает позиционирование на цилиндрических деталях.

Передовые технологии

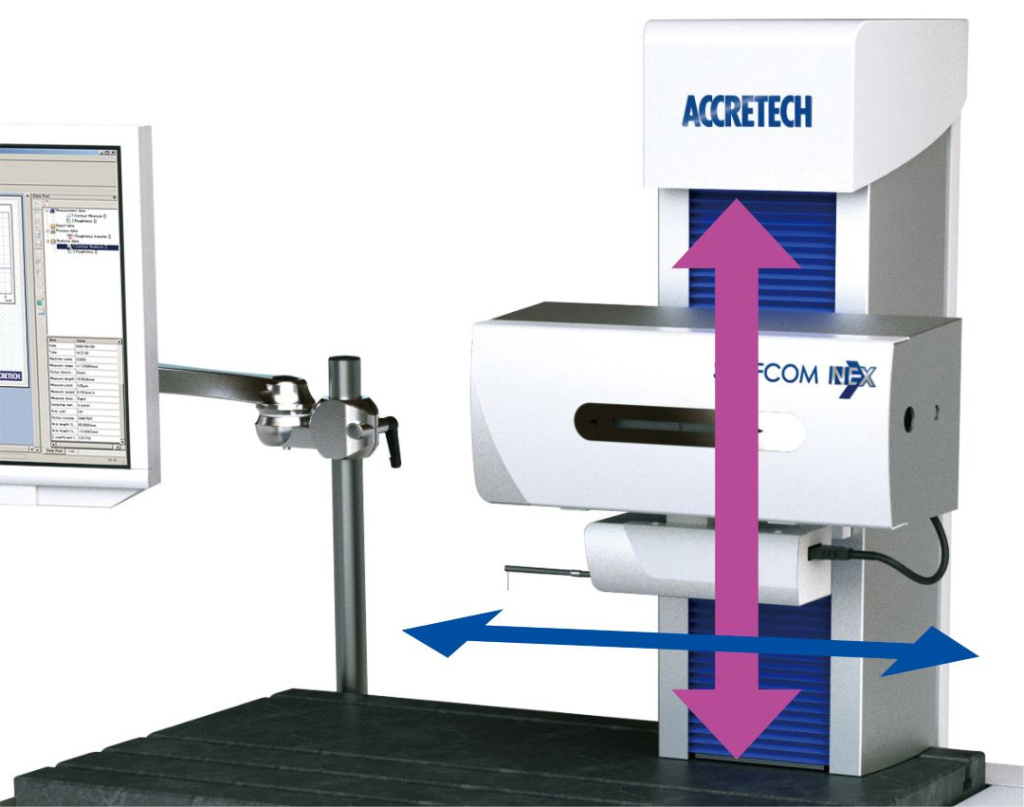

Самый быстрый привод в классе

Значительно увеличенная скорость перемещения сокращает время подвода к детали в ручном режиме, создания УП и выполнения измерений в автоматическом режиме. Повышает эффективность всего процесса контроля.

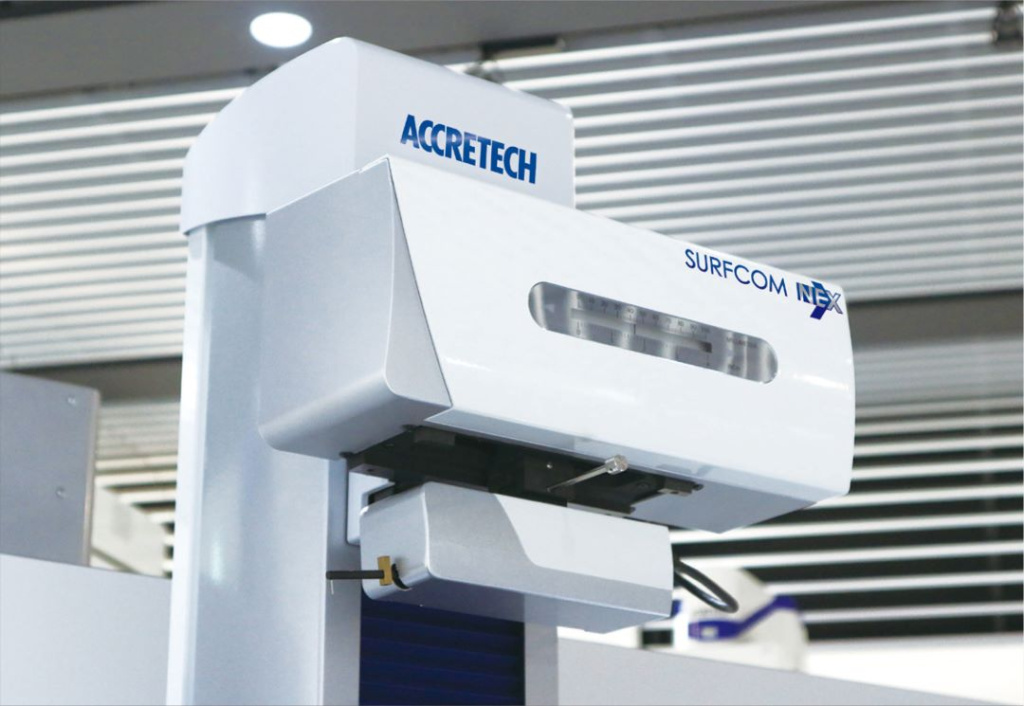

Линейный двигатель и термокомпенсация

Единственный в мире привод с линейным двигателем, обеспечивающим ультранизкий уровень вибрации. Встроенная система термокомпенсации гарантирует заявленную точность в диапазоне 20±5°C.

Программное обеспечение

ACCTee (для измерения текстуры поверхности)

Интерфейс ACCTee

Интуитивно понятное ПО для сбора и анализа данных шероховатости. Поддерживает все стандартные параметры (Ra, Rz, Rmax и др.), автоматическое построение отчётов, импорт/экспорт чертежей.

ACCTee (для измерения контура)

Анализ контура

Специализированное ПО для измерения контура: радиусов, углов, расстояний, отклонений формы. Возможность сравнения с CAD-моделью, автоматическое создание протоколов.

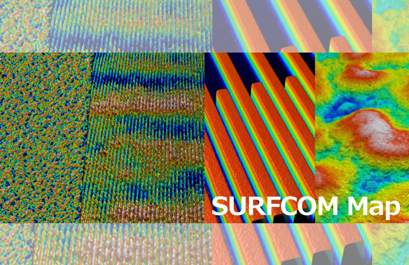

SURFCOM Map (3D-визуализация)

3D-визуализация

Программный пакет для трёхмерного анализа поверхности. Позволяет строить карты топографии, рассчитывать объёмные параметры шероховатости, проводить анализ износа и контакта.

TESCHART Plus / ZEISS PiWeb

Программы для статистического управления качеством и централизованного хранения результатов измерений. TESCHART Plus обеспечивает построение контрольных карт, гистограмм, анализ возможностей процесса. ZEISS PiWeb интегрирует данные из разных источников для комплексного отчёта.

Эксклюзивный контент

ЭКСКЛЮЗИВ

Вебинар: «SURFCOM NEX — измерение текстуры и контура на одном приборе»

В этом вебинаре эксперты ACCRETECH рассказывают о возможностях новой линейки SURFCOM NEX, демонстрируют примеры измерения сложных деталей и делятся опытом повышения эффективности контроля.

ЭКСКЛЮЗИВ

Статья: «Примеры улучшения контроля качества при производстве пресс-форм»

Как измерение профиля и шероховатости на одном приборе помогает сократить время инспекции и повысить достоверность результатов. Реальные примеры из практики.

Скачать PDF

ЭКСКЛЮЗИВ

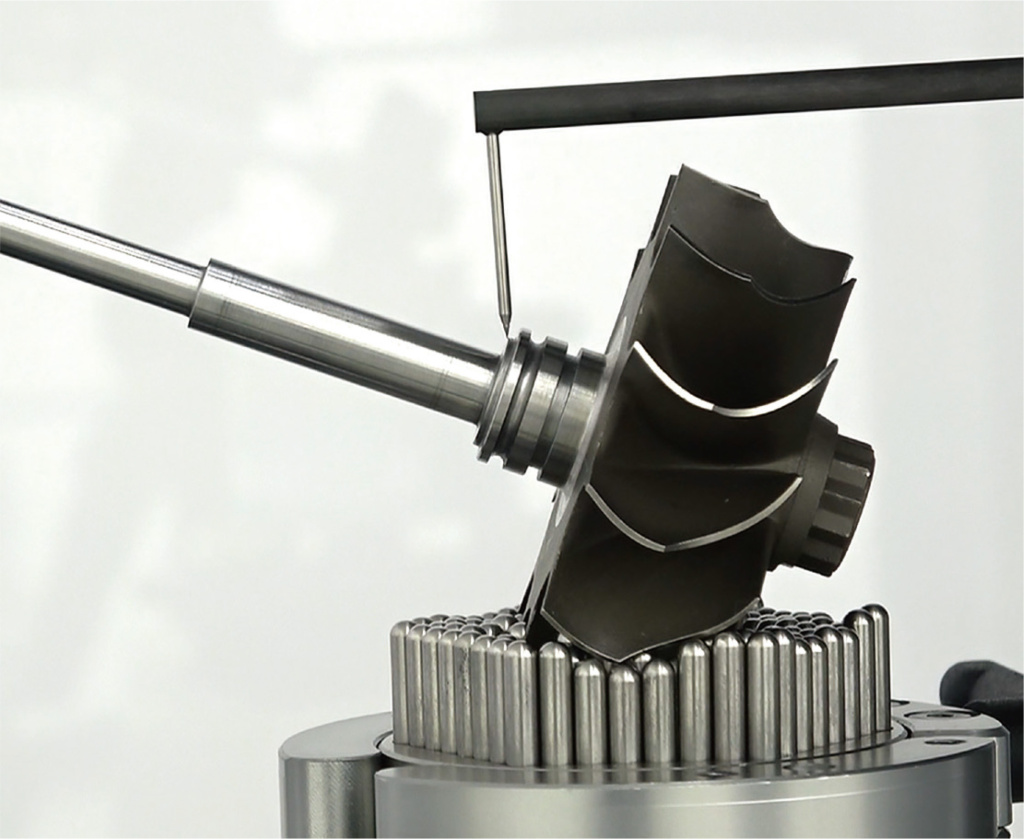

Видео: «Автоматическое измерение сложных деталей на SURFCOM NEX»

Демонстрация работы прибора в автоматическом режиме: измерение многозаходного вала с построением 3D-профиля и формирование отчёта.

Технические характеристики

Общие характеристики

Модели 031 DX2/SD2, 041 DX2/SD2

Измеряемые параметры Шероховатость (Ra, Rz, Rmax, Rq, Rt, RPc и др.), контур (радиус, угол, расстояние, отклонение формы)

Диапазон измерения по оси X 100 мм (стандарт), опционально 200 мм

Разрешение по оси X 0,1 мкм

Макс. скорость перемещения до 80 мм/с

Датчик шероховатости

Диапазон измерения по Z 1000 мкм

Разрешение по Z 0,1 нм

Радиус щупа 2 мкм, 5 мкм (алмаз)

Измерительное усилие 0,75 мН (типовое)

Датчик контура (универсальный)

Диапазон измерения ±25 мм (по Z)

Разрешение 0,1 мкм

Измерительное усилие 10–50 мН (регулировка грузами)

Датчик контура (высокоточный)

Диапазон измерения ±25 мм (по Z)

Разрешение 0,1 мкм

Измерительное усилие 2–50 мН с шагом 2 мН (программно)

Автобалансировка Да

Условия эксплуатации

Рабочая температура 20 ± 5 °C (с термокомпенсацией)

Влажность < 80 % (без конденсации)

Электропитание 100–240 В, 50/60 Гц

Дополнительные материалы для загрузки

Брошюра SURFCOM NEX Технические характеристики Руководство по ACCTee

ACCRETECH_1094_SURFCOM_NEX_series_E_2210_ZEISS_d.pdf (4)

6,3 Мб
