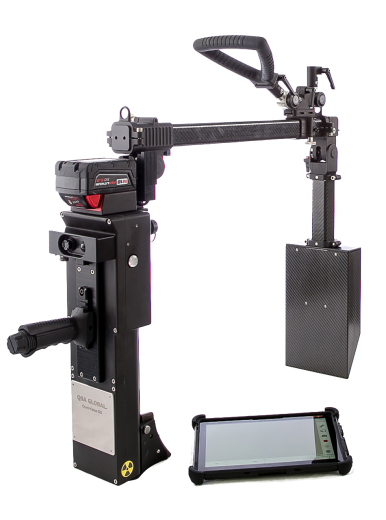

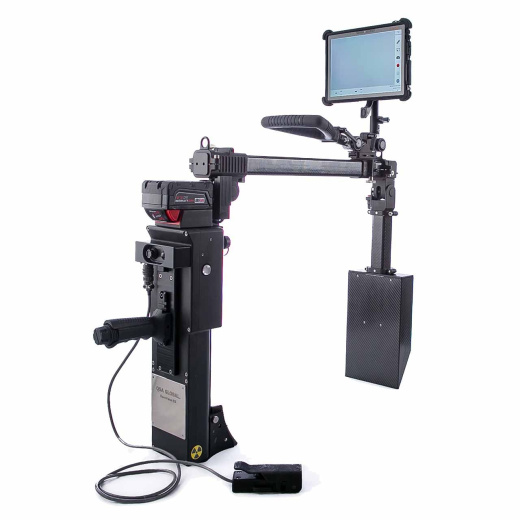

Цифровая рентгеновская система сканирования OpenVision™ DX

Возможны дополнительные опции

Цифровая рентгеновская система простая в использовании с видеовыходом в режиме реального времени для радиографического контроля и составления отчетов в режиме реального времени.

Подробности

Характеристики

Размеры, мм

—

24см х 53 см

Вес, кг

—

5 кг, без кейса

Гарантия

—

1 год

Все товары бренда QSA Global, Inc.

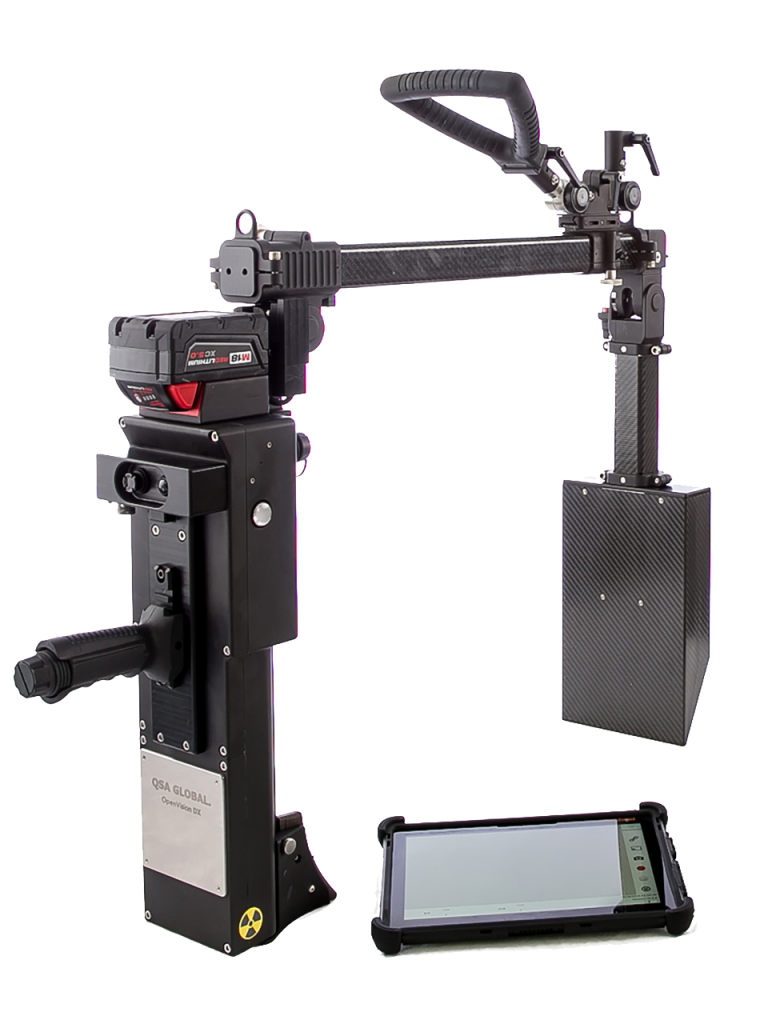

OpenVision DX — цифровая рентгеновская система

OpenVision DX — цифровая рентгеновская система реального времени

OpenVision™ DX — это цифровая рентгеновская система, простая в использовании, с видеовыходом в режиме реального времени для радиографического контроля и составления отчетов в режиме реального времени. Запатентованная комбинация источника рентгеновского излучения 70 кВ, установленного на С-образном кронштейне, и цифрового устройства формирования изображения позволяет наблюдать внешние дефекты размером до 0,010 дюйма (250 мкм) на изолированных трубопроводах.

OpenVision DX соответствует требованиям IRR99/IRR17, ANSI 43.5 и CE.

OpenVision DX можно использовать для различных комбинаций материалов изоляции и облицовки:

минеральную вату
силикат кальция
облицовка из оцинкованной стали
нержавеющей стали
алюминия общим диаметром до 36 дюймов (91 см)

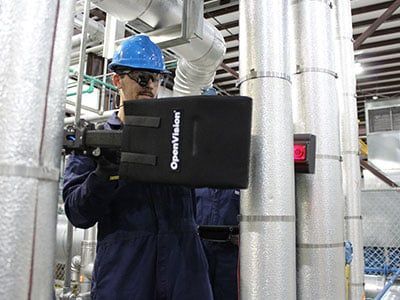

OpenVision DX позволяет проводить осмотр сотен футов (многих десятков метров) изолированных трубопроводов для быстрого выявления признаков коррозии или ее предвестников, таких как образование накипи, потеря наружных стенок и влажная изоляция. Изображения и видео в реальном времени записываются и загружаются одним нажатием кнопки для быстрого просмотра и составления отчетов.

Преимущества

Прочный и надежный

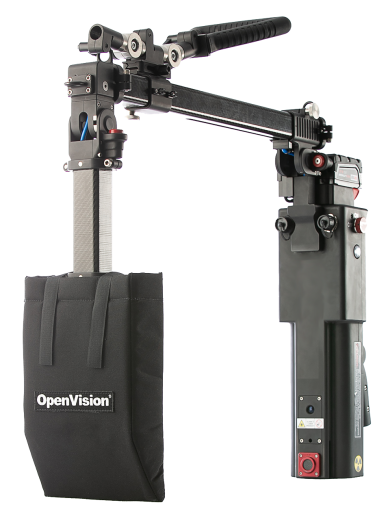

Прочный C-образный кронштейн из алюминия и углеродного волокна содержит надежный металлокерамический источник рентгеновского излучения, встроенный контроллер и аккумулятор, а также формирователь изображения CMOS. Срок службы батареи составляет более трех часов работы. Данные надежно хранятся на внутреннем жестком диске или удаленном планшете.

Свести к минимуму пропущенные дефекты

Цифровое видео высокого разрешения позволяет операторам свести к минимуму количество пропущенных дефектов. Прямая загрузка изображений и видео с высоким разрешением обеспечивает быструю передачу для формирования быстрой отчетности.

Доступ к узким пространствам

Толщина сканера на 30 % увеличивает доступ в труднодоступные места. Трудности с позиционированием С-дуги? Просто поверните image-сканер прямо, вставьте его в узкое пространство, а затем измените положение на 90 градусов для сканирования.

Максимизируйте вероятность обнаружения

Новые эргономические функции поддерживают несколько конфигураций, облегчая как вертикальный, так и горизонтальный осмотр на различной высоте, обеспечивая доступ в ограниченное пространство и снижая утомляемость оператора.

Метод OpenVision

OpenVision — это метод неразрушающего контроля (НК), использующий радиографию в режиме реального времени для быстрого сканирования изолированных трубопроводных систем на наличие признаков коррозии или ее предвестников, картирования сварных швов и определения местоположения теплотрасс. Преимущества включают в себя:

Преимущество, которое система OpenVision предоставляет отрасли, заключается в простоте эксплуатации и возможности быстрой проверки. Он проверяет множество флажков, проверяя трубопровод на наличие побочных продуктов коррозии. Он легкий, беспроводной, быстро просматривает и работает в режиме реального времени.

Захват неподвижного изображения дефектов

Запись неподвижных изображений и видео непосредственно во внутреннюю память OpenVision DX

Записывайте неподвижные изображения высокого разрешения непосредственно во внутреннюю память OpenVision DX или удаленно с беспроводного монитора. Просматривайте изображения и видео в режиме реального времени или загружайте их для интеграции в отчеты клиентов.

Технические характеристики

Общие параметры

Область формирования изображения (поле зрения) 4″ × 6″ (10 × 15 см)

Разрешение рентгеновской трубки на приемник от 9,5″ до 20,9″ (24–53 см)

Толщина блока формирования изображения 2,5″ (6,4 см)

Толщина рентгеновской трубки 3,4″ (8,7 см)

Время запуска 30 секунд

Время выключения 5 секунд

Рентгеновское излучение

Режим / Напряжение / Ток Низкий: 40 кВ, 0.300 мА

Средний: 55 кВ, 0.218 мА

Высокий: 70 кВ, 0.171 мА

Доза на 12″ (30,5 см) 50 R/ч (0.5 Зв/ч) – низкий
80 R/ч (0.8 Зв/ч) – средний
95 R/ч (0.95 Зв/ч) – высокий

Угол излучения (прибл.) 25° по горизонтали, 17° по вертикали

Изображение и запись

Разрешение изображения 0,004″ (0,1 мм)

Разрешение (изобр. и видео) 1280 × 720

Внутренняя память 128 ГБ

Передача данных USB

Масса и габариты

Вес С-дуги 11 фунтов (5 кг)

Монитор с ручкой (опция) 6,4 фунта (2,9 кг)

Транспортировочный вес 53 фунта (24 кг)

Размеры кейса (Д×Ш×В) 32″×20,5″×12,5″ (82×52×32 см)

Питание и условия работы

Время работы от батареи 3 часа непрерывно, 8 ч ожидания

Рабочая температура от -20°F до 120°F (-29…49°C)

Температура хранения от -30°F до 140°F (-34,5…60°C)

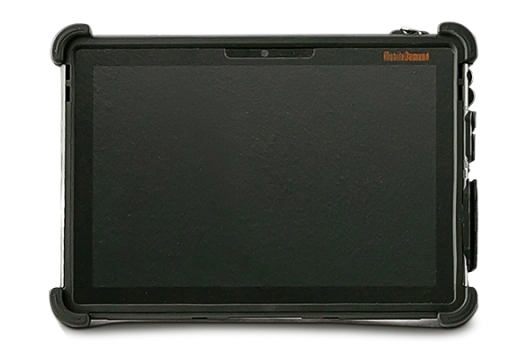

Опции дисплея 10″ LED (1024×600) или PirateEye (854×480)

Соответствие стандартам

Сертификаты IRR99/IRR17, ANSI 43.5, CE

Документация и материалы

Спецификация OpenVision DX (PDF) Руководство пользователя

MAN-059.2019

1,7 Мб

OVDX APPLICATION MATRIX - METRIC

369,6 Кб

OpenVision DX NDT

8,2 Мб
