Издание 2021 года норм ASME для котлов и сосудов под давлением содержит новую статью об испытаниях импульсными вихревыми токами (PEC) для защиты от коррозии, отраженную в Разделе V, Статья 21. Это знаменует собой важную веху в развитии импульсных вихретоковых исследований и будет важно добиться более широкого признания технологии пользователями оборудования, работающего под давлением. Это также свидетельствует о возросшем признании технологии. Издание 2021 года стало доступно для покупки 26 июля 2021 года .
В данной статье рассказывается о том, как импульсный вихреток был принят в стандарты и о преимуществах технологии контроля котлов и сосудов, работающих под давлением
Новая статья была разработана для поддержки других норм и стандартов, таких как API RP 583 для коррозии под изоляцией (CUI) и противопожарной защиты (CUF), которые четко описывают проблему контроля, но не описывают процессы самой инспекции. В статье даются рекомендации по обучению персонала, выбору оборудования, проведению надлежащих эталонных измерений и оценке того, достаточно ли качество собранных данных для высокоэффективной инспекции.

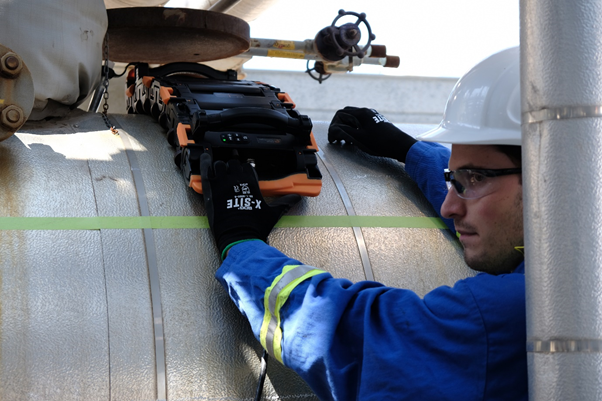

Рис. 1. Инспекция CUI сосуда под давлением с использованием массива импульсных вихревых токов (PECA); Изображение предоставлено Torngats
Eddyfi Technologies предложила ASME написать новую статью и предоставлен председателем проектной группы. Было очень необычно, что по запросу ASME и других поставщиков Eddyfi Technologies также предоставила вице-председателя. Причиной этого было то, что за многие годы наши сотрудники, участвующие в работе ASME V, заработали репутацию отличной работы, сохраняя при этом открытое и непредвзятое отношение.
Статья была разработана проектной группой ASME, в которую входили все авторитетные поставщики оборудования PEC, а также поставщики услуг, конечные пользователи и другие стороны, участвующие в проверке оборудования, работающего под давлением. В процессе голосования статья получила высокую оценку за полноту и ясность.

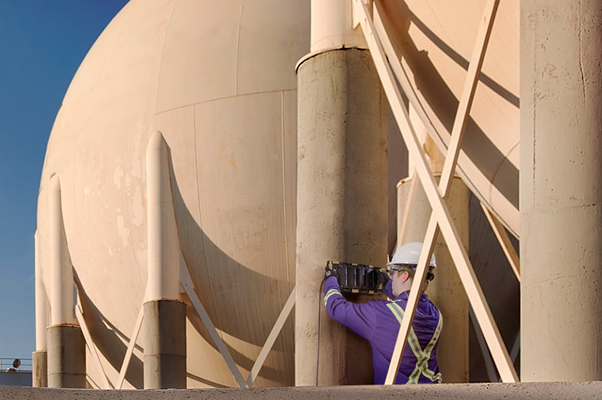

Рисунок 2: Коррозия при противопожарной защите с помощью PEC
Одним из важных вопросов является определение того, является ли PEC подходящим методом проверки, учитывая множество различных факторов, влияющих на контроль. В случае скрининга на коррозию под изоляцией это включает в себя свойства материала, которые отличаются от объекта к объекту, что делает проблематичным использование эталонных образцов. Другими свойствами являются толщина изоляции, материал обшивки, толщина стенки и наличие предметов в изоляции. Поэтому в статье вводится процесс, называемый технической технико-экономической оценкой , который используется для определения того, подходит ли экспертиза PEC. Поскольку это новый процесс, Eddyfi Technologies будет поддерживать пользователей Lyft® оборудование при выполнении его в соответствии с кодексом. Готовится информационный документ о проведении оценки технической осуществимости.
Представленная информация также поможет улучшить общение между конечным пользователем и поставщиком услуг, поскольку четко указано, какая информация необходима до исследования и как должны сообщаться результаты. Например, полезно указать, что для исследуемого объекта должны быть предоставлены чертежи или изометрические изображения, чтобы составить надежный план сканирования для исследования

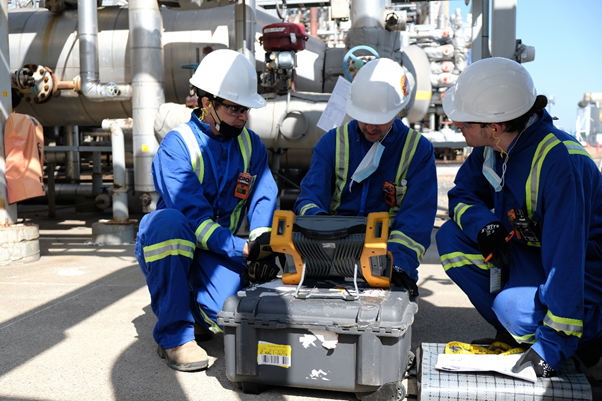

Рисунок 3: Специалисты PEC составляют план сканирования; Изображение предоставлено Torngats
Объединение различных поставщиков PEC было подвигом, поскольку конкуренция в этой области жесткая. История технологии PEC включала в себя ожесточенные судебные баталии по поводу нарушения патентов, и потребовалась некоторая дипломатия, чтобы заставить всех говорить и обмениваться мнениями открыто. Поскольку оборудование Lyft является самым новым из оборудования на рынке и работает с другим дисплеем А-скана по сравнению с конкурентами, были выдвинуты некоторые обвинения в отношении показателей производительности оборудования. Одним из больших преимуществ новой статьи для рынка является то, что эти показатели производительности теперь согласованы между различными поставщиками, и теперь ясно, какова относительная производительность. Неудивительно, что производительность оборудования Eddyfi Technologies является лучшей в своем классе.
Одним из ключевых свойств системы PEC является занимаемая площадь. Теперь это определяется в ASME V как «область, подверженная воздействию магнитного поля, исходящего от зонда». Зона охвата определяет площадь, по которой усредняются показания PEC, и тесно связана с размером дефекта, который можно уверенно обнаружить. В новой статье описан процесс измерения и проверки посадочного места. Раньше разные поставщики использовали разные определения, и не существовало стандартизированного процесса измерения.
Еще одним важным вкладом является то, что статья содержит описания наиболее распространенных применений импульсного вихретокового контроля. Это не просто описания того, что можно сделать. Описан совокупный опыт проблем, возникающих при применении PEC для этих приложений, включая подводные камни, способы их избежать и способы их преодоления. Описанные области применения включают скрининг на коррозию под изоляцией, коррозию под огнезащитой и проверку под водой и в зонах брызг.
В заключение следует отметить, что публикация свода правил ASME по котлам и сосудам под давлением 2021 года является важной вехой для технологии импульсных вихревых токов. Компания Eddyfi Technologies воодушевлена тем, что при четком руководстве по использованию доступной в настоящее время технологии и установлении недвусмысленных рабочих характеристик импульсный вихретоковый контроль достигнет новых высот.
