Используя низкое требование к коэффициенту заполнения при вихретоковом методе контроля удалённым полем (RFT), равную чувствительность как к внешним, так и к внутренним дефектам, а также более высокую, чем IRIS, скорость вытягивания, RFA предлагает более глубокое понимание морфологии дефекта и большую чувствительность к внешним особенностям благодаря набору катушек. которые производят изображения C-скана с высоким разрешением.
Как это работает

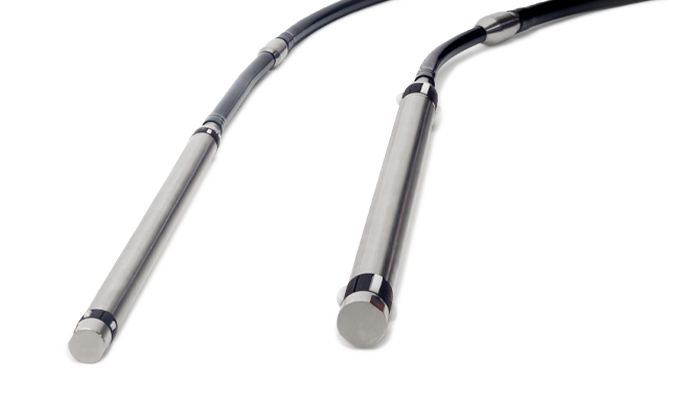

Датчик RFA включает в себя две передающие катушки, расположенные по обе стороны от головки преобразователя. Рядом с центром корпуса зонда расположены две катушки, намотанные вокруг корпуса датчика, которые вырабатывают обычный абсолютный и дифференциальный сигналы. В дополнение к этим элементам, которые дают сигналы, очень похожие на сигналы, получаемые с помощью преобразователя RFT, два ряда небольших датчиков (катушек) создают абсолютные и дифференциальные матричные каналы с высоким разрешением.
Датчик RFA использует традиционные возможности «передатчика-приемника» технологии Remote-Field. Магнитное поле, создаваемое катушкой передатчика, проходит через стенку трубки и выходит из нее в радиальном и осевом направлениях по направлению к приемнику. Магнитное поле должно снова пройти через стенку трубки, чтобы достичь приемника. Это называется сквозной передачей и определяет RFT.
С-скан изображения
Для создания изображения C-скана с высоким разрешением были разработаны катушки, которые были добавлены к головке преобразователя. Они выровнены в два отдельных ряда в шахматном порядке. Для создания С-скана ABS сигналы, полученные от всех отдельных катушек массива в одном ряду, объединяются. Для создания C-скана DIF обе строки получаются путем вычитания сигналов строки 1 из строки 2. Как и в случае с обычными каналами, абсолютный массив обычно используется для анализа больших объемных дефектов, таких как дефекты конусности и следы износа, а дифференциальный массив используется для анализа более мелких дефектов, таких как ямки и трещины.
Низкочастотное мультиплексирование
Для достижения такого разрешения и поддержания той же скорости вытягивания, что и у датчика RFT, был разработан низкочастотный мультиплексор, на который ожидается получение патента. Используя низкую частоту возбуждения, технология мультиплексирования с временным разделением преобразователя RFA работает путем одновременного включения определенного количества катушек, а затем последовательного переключения на следующие катушки, пока не будет покрыта вся окружность трубки.
Преимущества
Датчик RFA можно использовать с той же скоростью вытягивания и коэффициентом заполнения, что и преобразователи RFT. Он также предлагает несколько преимуществ по сравнению с обычным методом RFT:
- С-сканирование в режиме реального времени, которое дает более полное представление о морфологии дефекта, что позволяет аналитику лучше выбирать размерную кривую.
- Уменьшение слепых зон и улучшенная обнаруживаемость вблизи опорных плит и трубных решеток
- Новые центрирующие устройства обеспечивают более стабильный отклик сигнала и улучшенную вероятность обнаружения (PoD) при небольших показаниях.

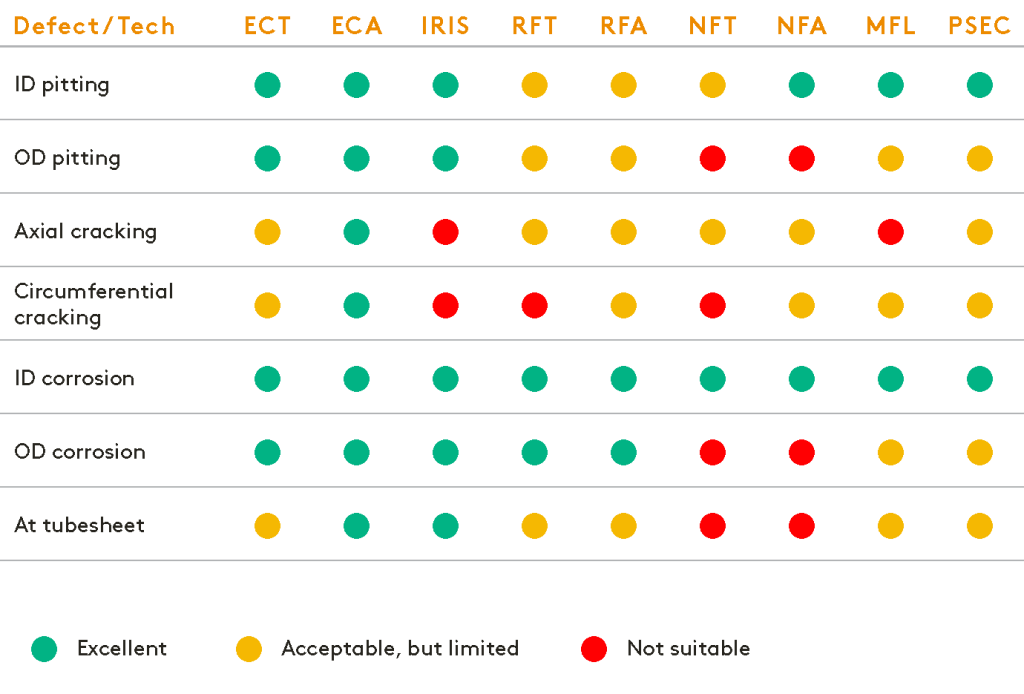

Возможности обнаружения в зависимости от типа дефекта в трубке

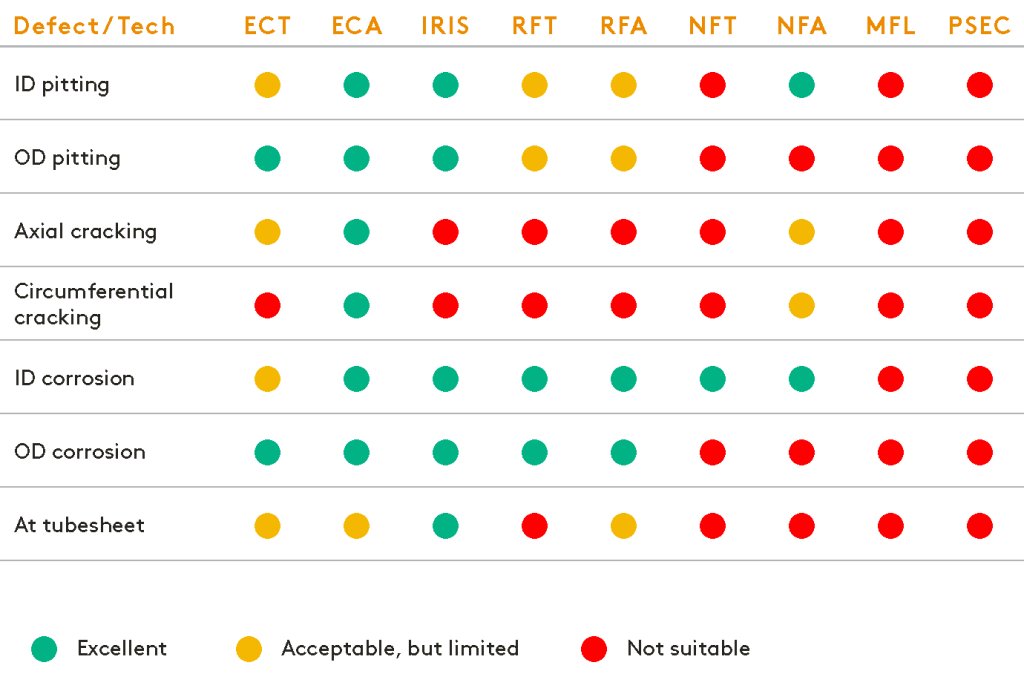

Возможности определения размеров в соответствии с типом дефекта в трубке

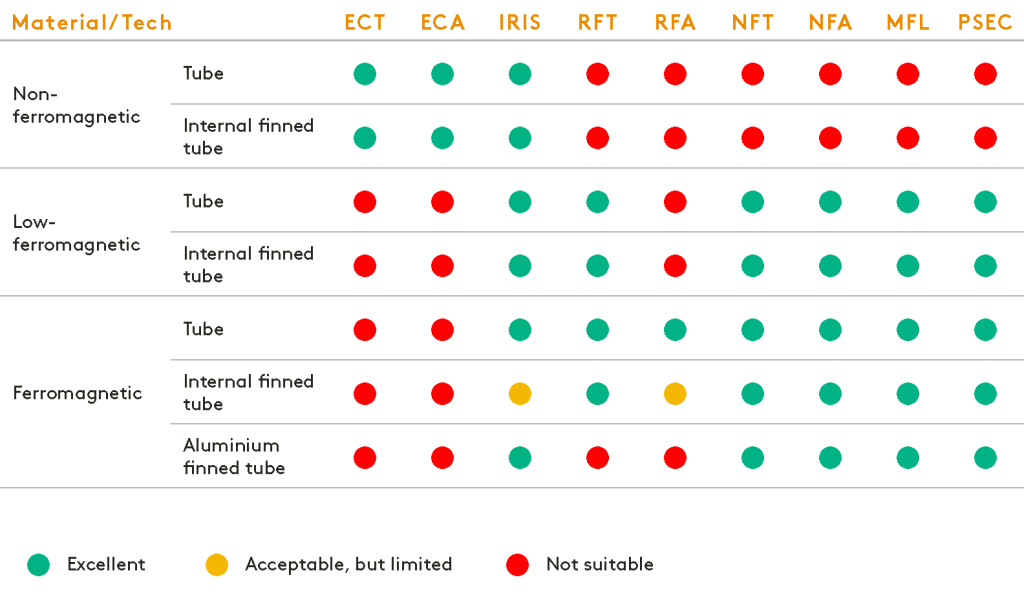

Пригодность в зависимости от материала трубок
